Sicheres und einfaches Bemessen unterschiedlicher Bauteile mit einer Software

Aschwanden Bemessungssoftware Version 9.1:
Übersichtlich, strukturiert und offen für die Zukunft

Die Bemessungssoftware von Aschwanden hat sich über die vergangenen Jahre für viele Ingenieure als unverzichtbare Hilfe bei der Dimensionierung und der Bemessung sowie der Administration erwiesen.

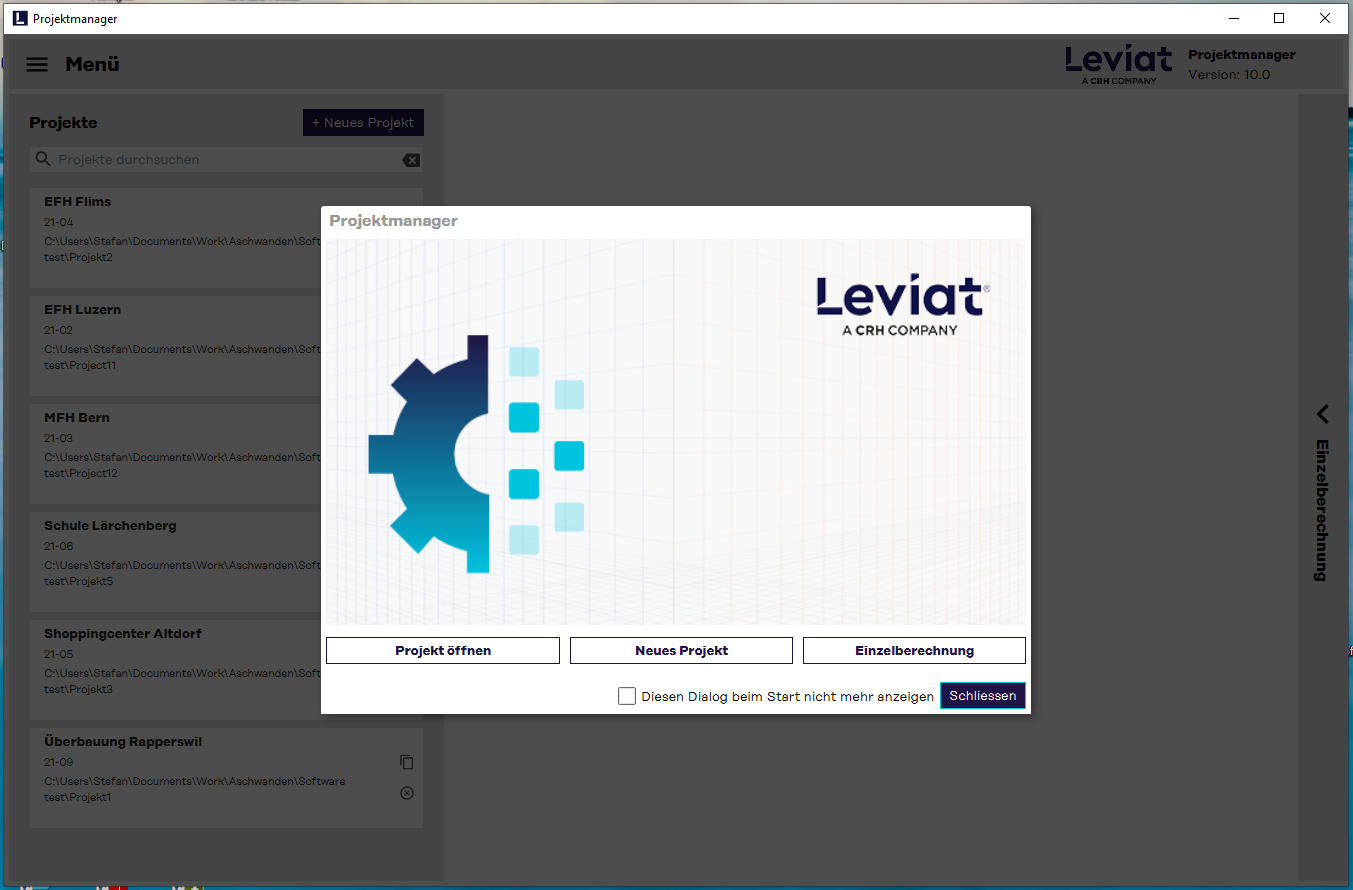

Sie basiert auf den aktuell gültigen Normen und den neusten technischen Erkenntnissen und liefert damit stets sichere Resultate. Ferner lassen sich einmal im Projektmanager eingegebene Daten – wie unter anderem Basis- und Grunddaten, Objekt- und Projektdaten – auch für weitere Elemente nutzen.

Die Software wird fortlaufend weiterentwickelt und aktualisiert sich selbstständig beim Softwarestart. Bei der aktuellen Version 9.1 kam das überarbeitete CRET und das neue ARBO Bemessungsmodul hinzu.

Software

Einblicke in die Software

    • Aschwanden Bemessungssoftware

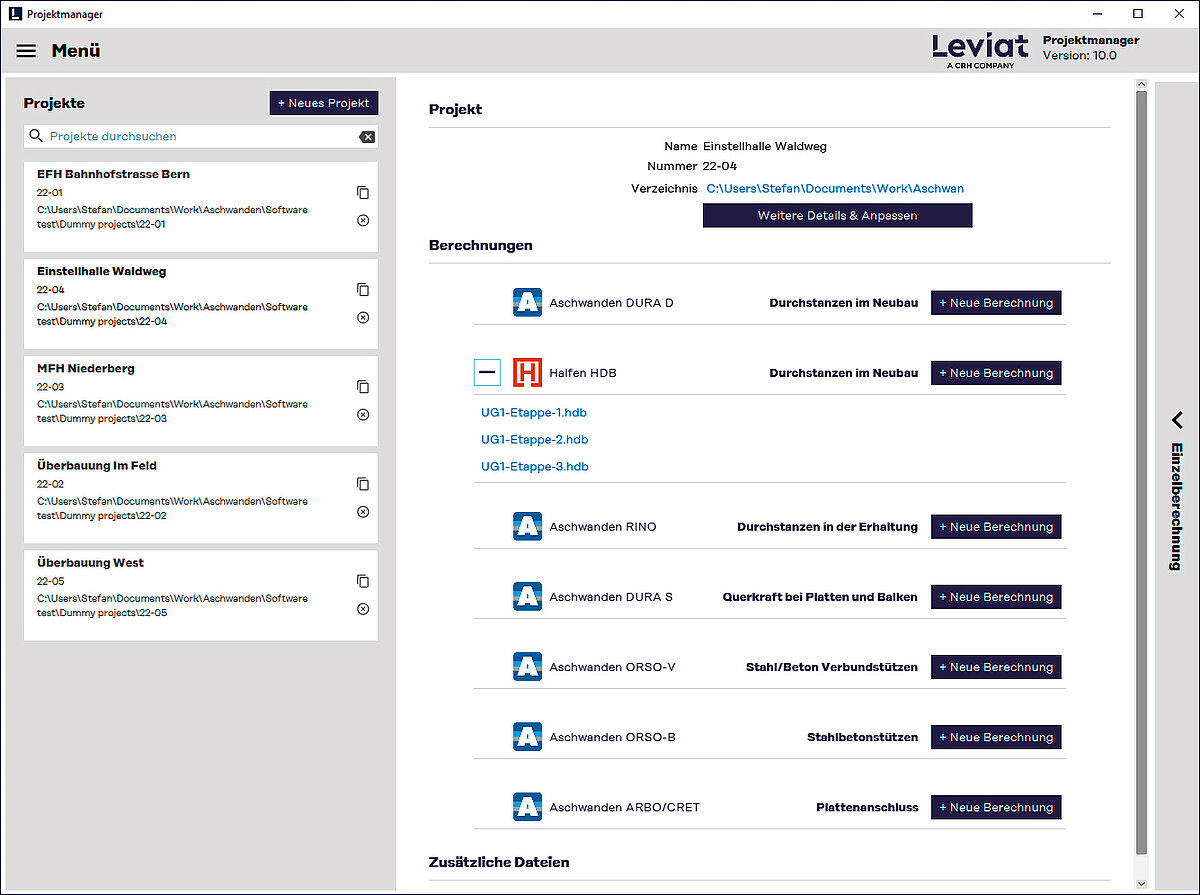

    • Projektmanager

    • Technische Produktberatung

    • Bemessungsmodul DURA

    • Bemessungsmodul ORSO

    • Bemessungsmodul ARBO | CRET

Software

Bemessungsmodule

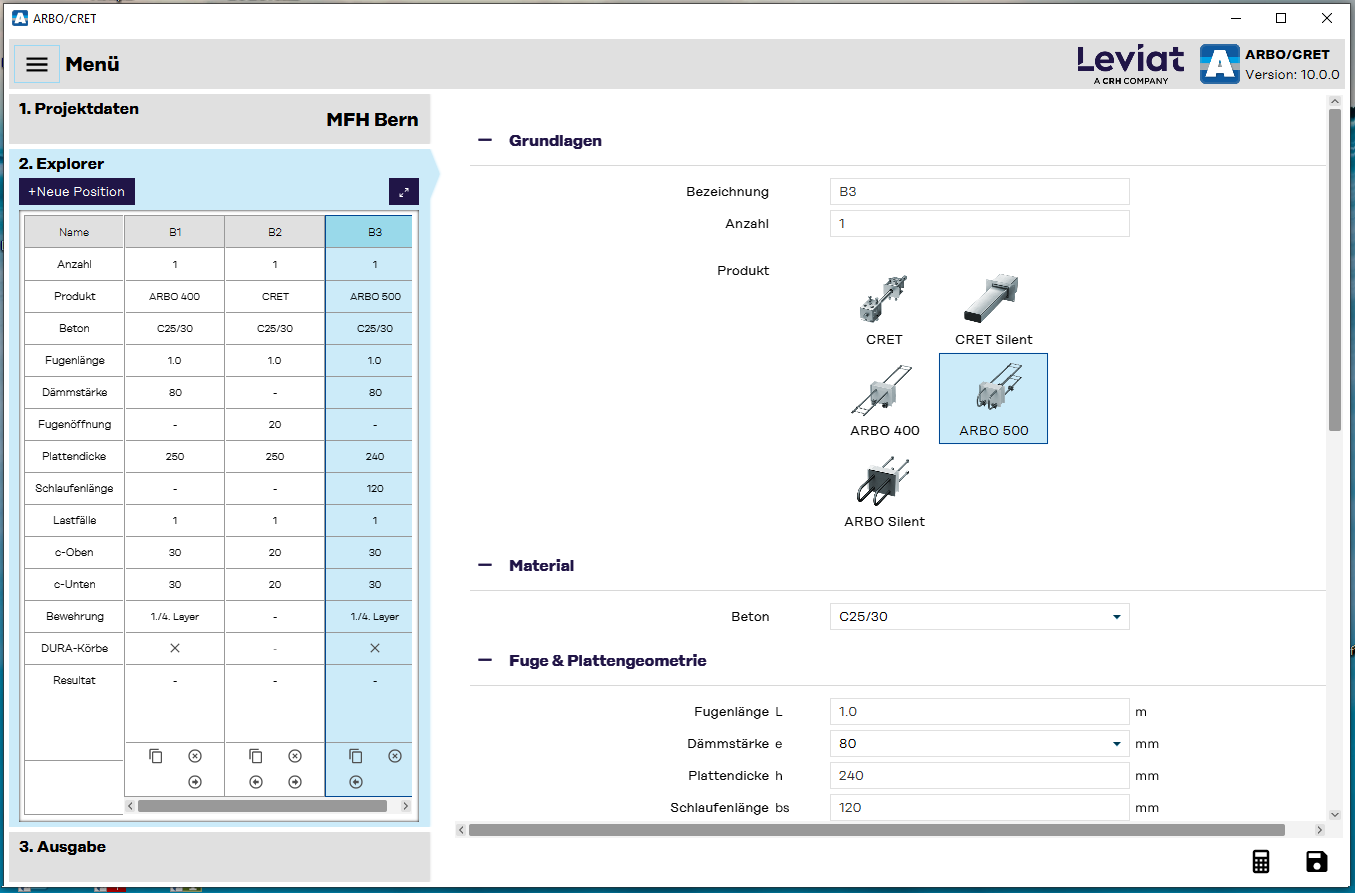

Mit dem ARBO|CRET Bemessungsmodul lassen sich ARBO Wärmedämmende Bewehrungselemente,
CRET Querkraftdorne, CRET Silent Querkraftdorne mit Trittschalldämmung sowie ARBO Silent Schall- und Wärmedämmende Bewehrungselemente bemessen.

Das ARBO/CRET Bemessungsmodul schlägt aufgrund der eingeben Bemessungsparametern die Elemente und deren Anordnung vor. Dabei erfolgt die Eingabe der Einwirkungen entweder in der Software oder sie werden direkt aus einer FE-Software kopiert. Angaben zu zusätzlich benötigter Aufhänge- und Längsbewehrung werden ebenfalls ausgegeben. Dies ermöglicht eine einfache, schnelle und sichere Bemessung der ARBO- und CRET-Elemente.

DOWNLOAD

Plugin für ARBO/CRET der Vollversion Axis
Das Plug-In für AxisVM ermöglicht die Bemessung der ARBO Wärmedämmende Bewehrungselemente und die CRET Querkraftdornen direkt zusammen mit dem Gebäudemodell. Das Plug-In ermöglicht die Lage und die genaue Belastung der ARBO und CRET-Elemente zu ermitteln, was zu einer optimalen und wirtschaftlichen Anordnung der Elemente führt.

> Plugin für Vollversion AxisVM X5 | DOWNLOAD
> Plugin für Vollversion AxisVM X4 | DOWNLOAD
> Plugin für Vollversion AxisVM 13 | DOWNLOAD

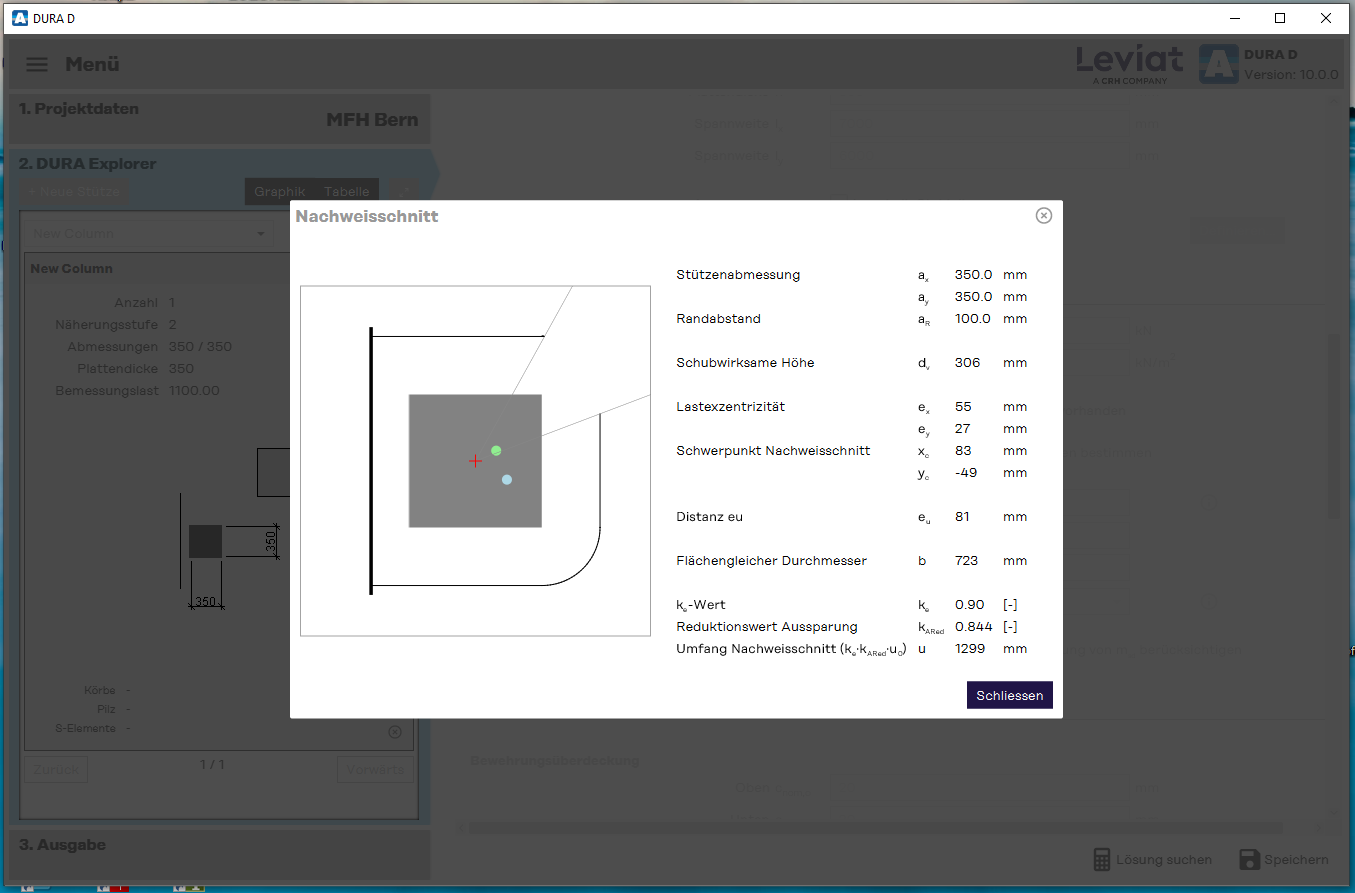

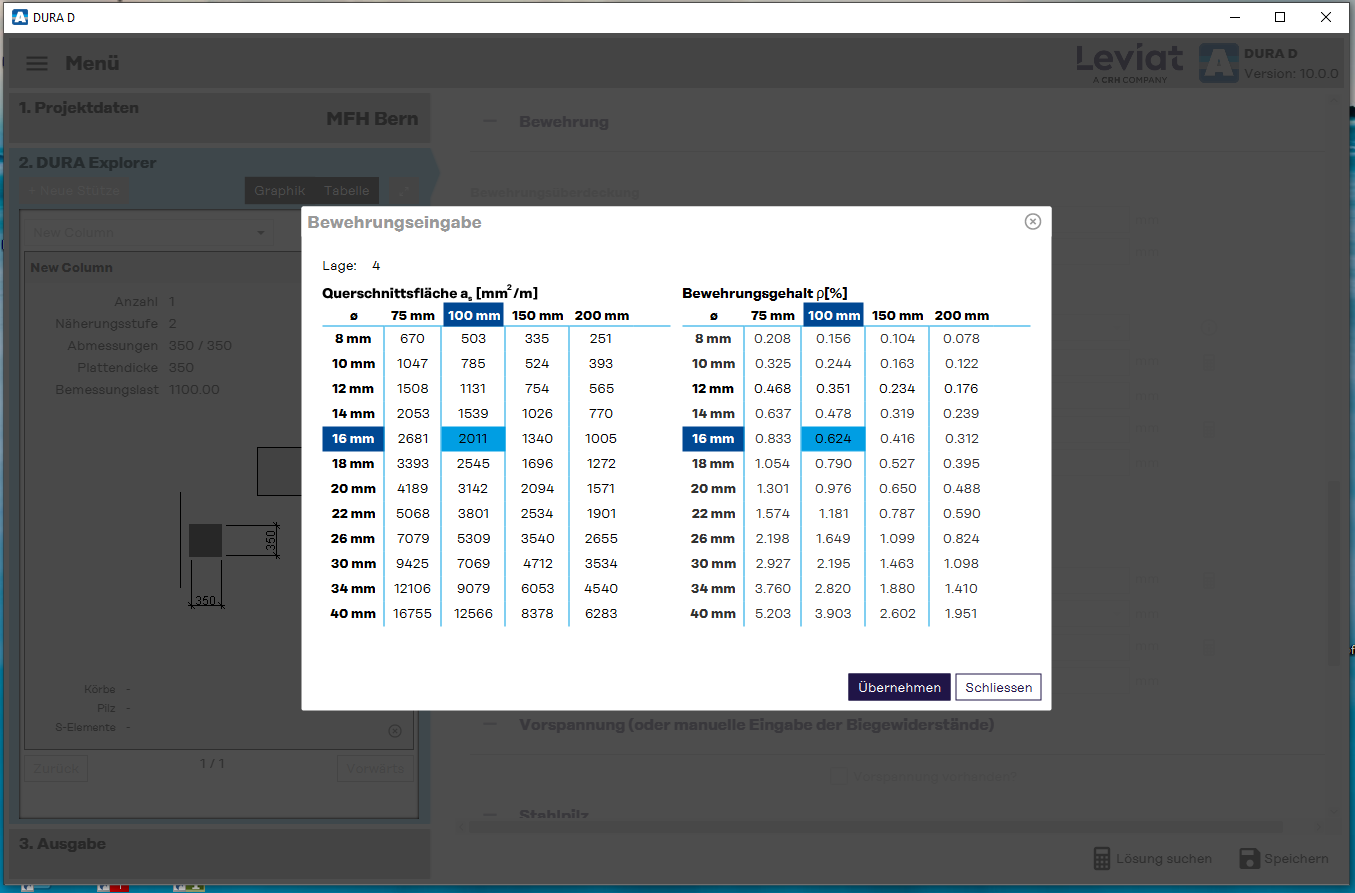

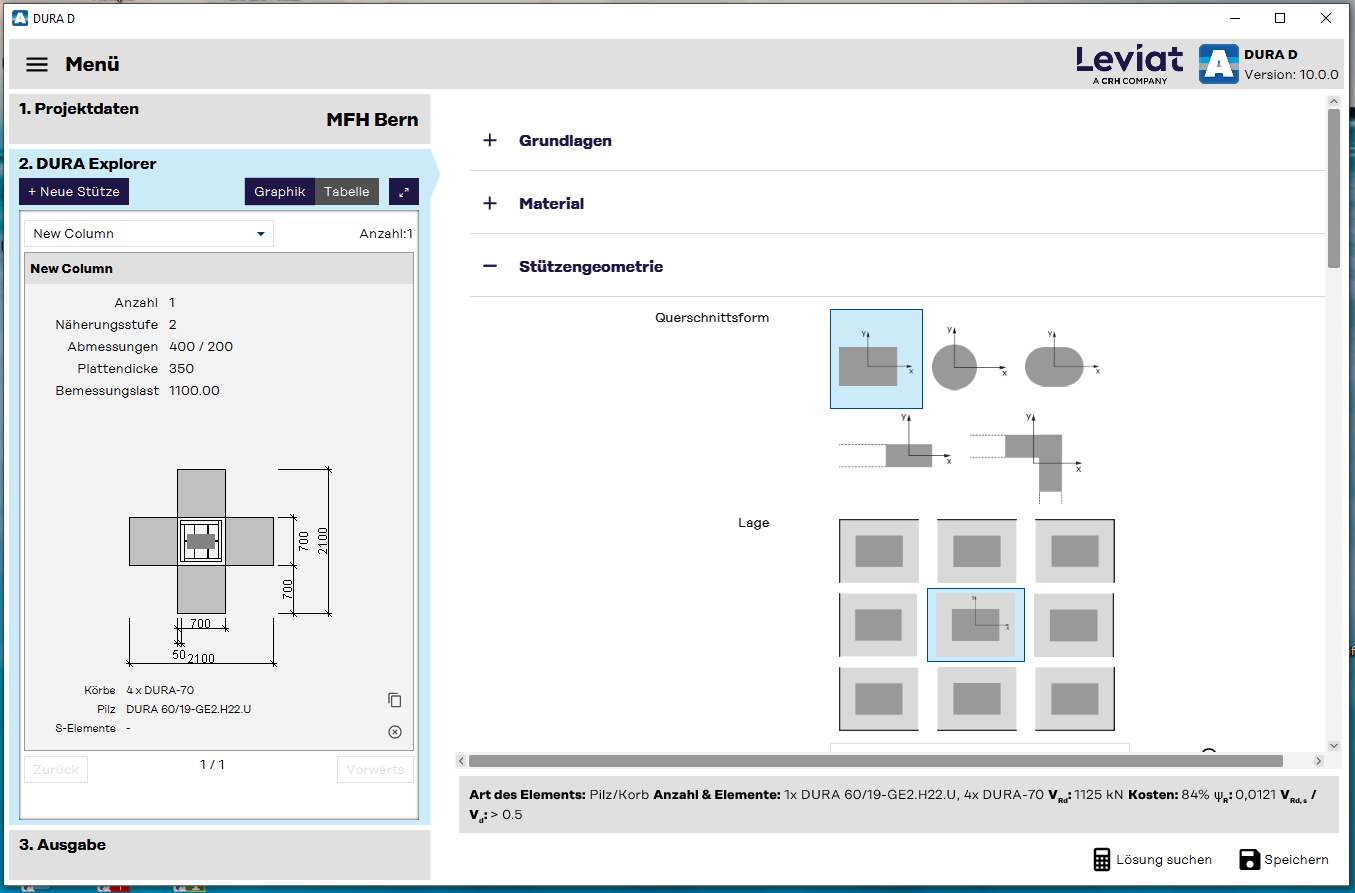

Mit dem DURA Bemessungsmodul lassen sich DURA Durchstanz- und Querkraftbewehrungen für Platten und Balken bemessen. Die Software zeigt Ihnen zu Ihrem jeweiligen Bemessungsfall alle möglichen Lösungsvarianten auf und liefert den statischen Nachweis.

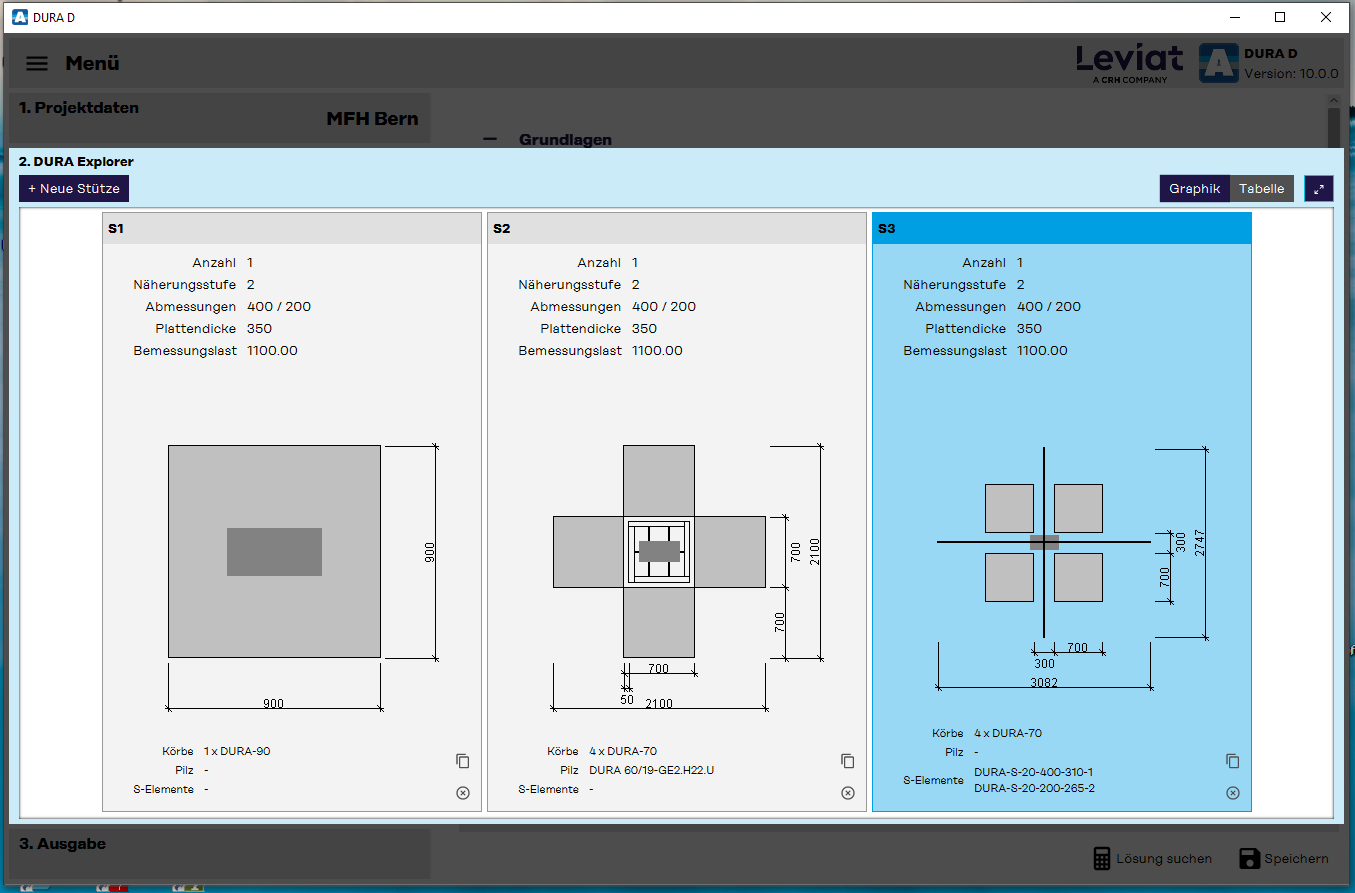

Die Durchstanzbemessung hat mit der Teilrevision der Norm SIA 262:2013 berechtigte Verschärfungen erfahren, ist dabei aber auch komplexer geworden. Die Aschwanden Bemessungssoftware berücksichtigt sämtliche neuen Vorgaben und liefert zuverlässige normkonforme Lösungen für die Durchstanzbewehrung von Flachdecken und Bodenplatten. Sie zeigt die möglichen Varianten übersichtlich im DURA-Explorer an.

Der Planer einer Flachdecke benutzt heute in der Regel eine Durchstanzsoftware und vertraut dem Ersteller, dass sämtliche Faktoren berücksichtigt werden und normenkonform bemessen wird. Die Entwickler von Aschwanden haben die eigenen Versuche validiert und im Bemessungsprogramm sowie im Gutachten umgesetzt. Diese Transparenz gibt Ihnen die notwendige Sicherheit für Ihre Bemessung.

DOWNLOAD

RINO Exo, RINO Bar, RINO Axial
Das Bemessungsmodul RINO erlaubt es, die Notwendigkeit einer zusätzlichen Durchstanzbewehrung abzuschätzen.

RINO liefert eine tabellarische Übersicht der Eingabedaten sowie des Durchstanzwiderstands der betrachteten Flachdecke. Muss die bestehende Flachdecke verstärkt werden, berät und unterstützt Aschwanden Engineering Services die Planenden bei den möglichen Verstärkungslösungen mit RINO Exo, RINO Bar oder RINO Axial.

DOWNLOAD

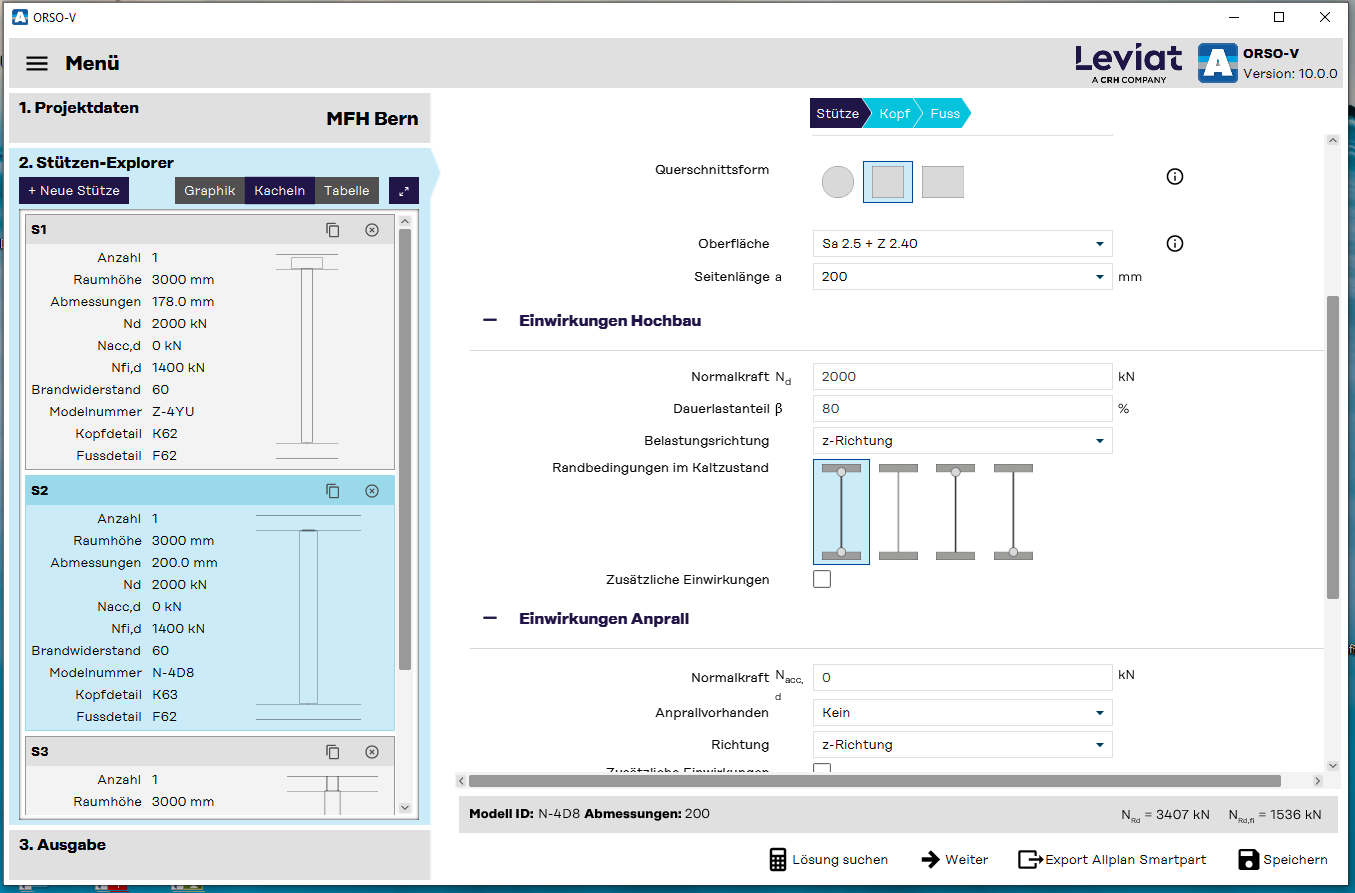

ORSO-V Vorfabrizierte Stahl/Betonverbundstützen
Das Bemessungsmodul für die vorfabrizierten Stahl- / Betonverbundstützen hat mit der Version 9.0 eine vollständige Überarbeitung erfahren.

ORSO-V bietet folgende Vorteile:
– Suche des optimalen Querschnitts
– Untersuchung von 3 Lastfällen (Hochbau, Anprall und Brand)
– Übersicht im Stützen-Explorer
– Neu: direkte grafische Darstellung der gewählten Lösung
– Integrierte Kopf- und Fussdetailbemessung
– Anhand von Versuchen verifiziertes Bemessungsmodell

ORSO-B Vorfabrizierte Stahlbetonstützen
Mit der Aschwanden Software lassen sich die Stahlbetonstützen ORSO-B bemessen. Die Software zeigt nicht nur den jeweiligen Bemessungsfall mit den möglichen Querschnittsvarianten und liefert den statischen Nachweis – sie unterstützt Sie auch bei den administrativen Prozessen und generiert Ausschreibungstexte, Versetzpläne, Stücklisten und Bestelllisten, aufgeteilt nach Ihren Objekten.
